|
"Imprimimos 200 colchetes em quatro dias. Depois, o pós{2}}processamento levou três semanas. Quando as peças foram finalizadas, o cliente já havia encontrado uma alternativa. Perdemos o pedido não porque a impressão em metal fosse lenta -, mas porque ninguém havia planejado o que viria depois." - Gerente de produção de um fornecedor automotivo de nível 1, descrevendo a lacuna entre a capacidade de impressão 3D de metal aditivo e a capacidade de pós{3}}processamento, 2023 |
Essa história é familiar para qualquer pessoa que tenha tentado dimensionar a impressão 3D de metal além da prototipagem. A impressão em si - seja por fusão em leito de pó a laser, deposição de energia direcionada ou jateamento de ligante - tornou-se mais rápida, mais confiável e mais competitiva em termos de custo-a cada geração de hardware. O gargalo desceu a jusante. Pós-processamento: remoção de suporte, tratamento térmico, acabamento de superfície, inspeção e documentação de qualidade - é agora a principal restrição que limita a impressão 3D de metal aditivo de atingir seu potencial como método de produção em volume.
A questão que este artigo aborda não é se o pós-{0}}processamento é necessário -, mas sim para quase todas as aplicações de material metálico 3D na produção. A questão é se o pós{4}}processamento pode ser organizado, automatizado e gerenciado nos níveis de rendimento e consistência exigidos pela produção em volume. As evidências de pesquisas recentes da indústria e da própria experiência de produção da Sunhingstones sugerem que a resposta é sim -, mas apenas quando o pós-processamento é tratado como uma disciplina de engenharia integrada, em vez de uma reflexão tardia na impressão.
A lacuna pós-{0}}processamento: por que dimensionar a impressão em metal é mais difícil do que parece
O mercado global de impressão 3D de metal aditivo atingiu aproximadamente US$ 3,8 bilhões em 2023 e deverá ultrapassar US$ 11 bilhões até 2030, crescendo a uma taxa anual composta de cerca de 16% (MarketsandMarkets, 2024). Dentro dessa trajetória de crescimento, a transição do baixo-volume para o alto-volume de produção é amplamente identificada como o próximo grande ponto de inflexão. Mesmo assim, o setor subestimou consistentemente a complexidade do pós{11}}processamento em escala.
Uma pesquisa de 2023 da Deloitte com 150 fabricantes que usam ativamente provedores de serviços de impressão 3D de metal descobriu que o pós{3}}processamento representava uma média de 40 a 60% do custo total das peças em programas de produção - e que 62% dos entrevistados identificaram o lead time pós{8}}processamento como sua principal barreira para aumentar o volume de fabricação aditiva. Apenas 18% relataram ter um fluxo de trabalho de pós{11}}processamento documentado, projetado especificamente para produção em volume, em vez de adaptar processos da era-protótipo para quantidades maiores.
A causa raiz é estrutural. O pós--processamento para impressão em metal foi desenvolvido em um contexto de prototipagem, onde os tamanhos dos lotes eram pequenos, as geometrias das peças eram variadas e a velocidade era secundária à capacidade. A produção em volume inverte todas essas condições: os tamanhos dos lotes são grandes e recorrentes, as geometrias são fixas e o rendimento é uma restrição comercial. Um fluxo de trabalho de pós-{4}}processamento que funciona bem para 10 peças por mês não será simplesmente dimensionado para 500 peças por mês por ser executado mais rapidamente. Requer re-engenharia.
|
Insight importante: o custo pós-{0}}processamento e o lead time não são escalonados linearmente com o volume de impressão. Sem uma reformulação deliberada do fluxo de trabalho, eles se tornam cada vez mais desproporcionais - e cada vez mais visíveis para os clientes. |
As cinco etapas pós-{0}}processamento que determinam a viabilidade da produção em volume

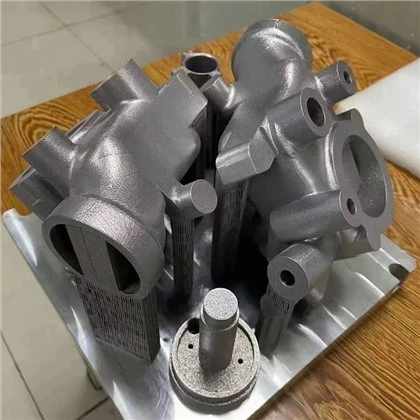

1. Remoção da Estrutura de Suporte
A remoção do suporte é a etapa de pós-processamento-mais trabalhosa-na maioria dos fluxos de trabalho de impressão 3D de metal aditivo e a mais resistente à automação. Os suportes são específicos da geometria: sua localização, densidade e dificuldade de remoção variam de acordo com o projeto de cada peça. Em um ambiente de prototipagem, operadores qualificados removem os suportes manualmente, aceitando o custo do tempo como um elemento necessário de um processo de baixo{6}}volume. Em um ambiente de produção em volume, esse custo de tempo se soma diretamente ao custo unitário e ao prazo de entrega.
Surgiram duas estratégias para gerir a remoção de apoio em grande escala. O primeiro é o projeto-para fabricação-aditiva-(DfAM): reprojetar peças para minimizar o volume de suporte por meio de orientação de construção otimizada, geometrias-autossustentáveis e otimização de topologia. Um estudo de 2022 publicado no Journal of Manufacturing Processes descobriu que as peças otimizadas-DfAM exigiam de 35 a 55% menos volume de suporte do que equivalentes orientados convencionalmente, reduzindo o tempo de remoção manual por uma margem correspondente.
A segunda estratégia é a automação. Sistemas robóticos de rebarbação, usinagem eletroquímica e usinagem de fluxo abrasivo (AFM) podem lidar com restos de suporte e rugosidade superficial simultaneamente em um processo repetível e programável. Na Sunhingstones, peças acima de 100 unidades por mês são avaliadas quanto à viabilidade de rebarbação robótica como uma etapa padrão na revisão da prontidão da produção.
2. Tratamento térmico
Cada material metálico 3D produzido por processos de fusão em leito de pó contém tensão residual do rápido ciclo térmico do processo de construção. Para aplicações estruturais, esta tensão deve ser aliviada antes que a peça entre em serviço - tanto para estabilizar as dimensões quanto para evitar falhas prematuras por fadiga. Portanto, o tratamento térmico não é opcional para a maioria dos programas de serviços de impressão 3D de metal; é uma etapa de processamento obrigatória cujo rendimento e custo devem ser contabilizados em qualquer plano de produção.
A boa notícia é que o tratamento térmico se adapta bem. Os fornos de lote podem processar centenas de peças simultaneamente e o tempo de ciclo por peça diminui drasticamente à medida que o tamanho do lote aumenta. Um ciclo de alívio de tensão que custa £50 por peça em um lote de 10 pode custar menos de £5 por peça em um lote de 200, porque o tempo de forno e o custo de energia são compartilhados por todo o lote.
A restrição é a qualificação e rastreabilidade do forno. Programas de produção em volume em setores regulamentados - componentes aeroespaciais, médicos e de segurança automotiva - exigem registros de lotes documentados para cada ciclo de tratamento térmico, incluindo monitoramento contínuo de temperatura, registros de composição atmosférica e rastreabilidade de identificação de peças. Um relatório de 2021 da Associação das Indústrias Aeroespaciais (AIA) descobriu que não conformidades-na documentação de processos térmicos representaram 28% de todas as descobertas de auditoria de fornecedores em programas de fabricação aditiva. A Sunhingstones aborda isso por meio de processamento térmico certificado pela ISO 9001, com registros eletrônicos completos de lotes retidos por no mínimo dez anos.
3. Prensagem Isostática a Quente (HIP)
O HIP é cada vez mais especificado para componentes de impressão 3D de metal aditivo estrutural, particularmente em aplicações aeroespaciais e médicas, porque fecha a porosidade interna que nem os parâmetros de impressão aprimorados nem o tratamento térmico por si só podem eliminar completamente. O desafio para a produção em volume é que o HIP é um processo-de capital intensivo realizado em instalações especializadas, e o agendamento do acesso à capacidade do HIP pode introduzir uma variabilidade significativa no lead time.
Uma pesquisa publicada na Materials Science and Engineering A (2022) demonstrou que as peças de aço inoxidável 316L LPBF submetidas ao HIP apresentaram uma melhoria de 40% na vida útil à fadiga em 10⁷ ciclos em comparação com peças-aliviadas-apenas pela tensão -, um resultado consistente em vários estudos em váriosmaterial metálico 3Dsistemas de liga. Para aplicações onde esta melhoria de desempenho é necessária, o HIP não pode ser eliminado. A questão da engenharia de produção é como integrá-la de forma eficiente.
A Sunhingstones gerencia a capacidade do HIP agregando peças de vários programas em execuções HIP compartilhadas, minimizando a sobrecarga de agendamento por{0}}programa e usando o custo fixo do ciclo em uma população de peças maior. Para clientes com volumes mensais recorrentes, a Sunhingstones estabelece uma cadência de agendamento HIP dedicada como parte do contrato de produção, garantindo que o HIP não se torne um gargalo-ad hoc.
4. Acabamento de Superfície
Os requisitos de acabamento superficial variam significativamente entre as aplicações de impressão 3D de metal aditivo. Suportes industriais e alojamentos estruturais podem ser aceitáveis com uma superfície-jateada como{3}}construída (Ra 3–8 μm). Componentes-de manuseio de fluidos e implantes médicos exigem superfícies eletropolidas ou usinadas-de precisão (Ra < 1,6 μm). As superfícies dos rolamentos requerem acabamentos retificados ou afiados (Ra < 0,4 μm).
O desafio da produção em volume é que o acabamento superficial é a etapa mais sensível à geometria da peça e mais dependente de mão de obra qualificada para superfícies complexas. Três abordagens estão disponíveis:
Acabamento em massa (tumbling, acabamento vibratório):altamente escalável, baixo custo por peça, eficaz para melhoria uniforme da superfície em peças sem canais internos complexos. A produtividade de centenas de peças por ciclo é alcançável. Inadequado para peças com tolerâncias dimensionais restritas em superfícies funcionais, pois a remoção de material não é seletiva.
Usinagem CNC automatizada:consistente, programável, totalmente rastreável e capaz de alcançar qualquer acabamento superficial necessário em recursos acessíveis. Custo de capital mais elevado do que o acabamento em massa, mas elimina totalmente a variabilidade do operador. Mais adequado para programas recorrentes com geometria fixa e requisitos de acabamento superficial definidos em recursos específicos.
Eletropolimento e acabamento químico:escalável para processamento em lote, particularmente eficaz para componentes de aço inoxidável e titânio. Alcança uma melhoria consistente da química da superfície juntamente com a redução da rugosidade. Bem-adequado para aplicações médicas e de{3}}alimentação onde a qualidade do filme passivo e Ra é especificada.
5. Inspeção e Documentação de Qualidade
A inspeção costuma ser a etapa de pós{0}}processamento mais subestimada no planejamento de produção em volume. Em um ambiente de protótipo, um único operador CMM medindo uma peça por vez é aceitável. Em um ambiente de produção em volume, a inspeção 100% CMM de cada peça é comercialmente impraticável na maioria dos tamanhos de lote. A inspeção de volume requer uma abordagem estatística: estudos de capacidade do processo para estabelecer que o processo de produção está consistentemente dentro da tolerância, combinado com inspeção baseada em amostragem-em vez de medição de 100%, com inspeção de 100% reservada para recursos-críticos de segurança.
Um artigo de 2023 no International Journal of Advanced Manufacturing Technology descobriu que a implementação do controle estatístico de processo (SPC) em cinco dimensões críticas em umimpressão 3D de metal aditivoO programa de produção reduziu os custos de inspeção em 47% em comparação com a inspeção 100% do CMM, sem qualquer aumento nas não{2}conformidades em campo. A condição de ativação foi um Cpk demonstrado maior ou igual a 1,33 em todas as dimensões monitoradas pelo SPC--, evidência de que o processo era estável o suficiente para depender da amostragem.
Para programas de serviços de impressão 3D de metal, a Sunhingstones implementa o SPC como padrão para programas de produção recorrentes acima de 50 unidades por mês, com gráficos de controle mantidos para dimensões críticas e escalonamento automático para inspeção de 100% se alguma dimensão se aproximar de um limite de controle.
Automação e integração digital: as tecnologias facilitadoras para pós-processamento-de volume
Automação robótica no pós{0}}processamento
A automação do pós-processamento de impressão 3D de metal é uma área ativa de investimento industrial. De acordo com o Relatório Wohlers de 2023, 34% dos prestadores de serviços de fabricação aditiva de metais pesquisados implementaram alguma forma de pós{5}}processamento automatizado nos dois anos anteriores, acima dos 12% em 2020. As principais aplicações são remoção automatizada de pó, manuseio robótico de peças entre as etapas do processo e rebarbação automatizada.
Sistemas robóticos de rebarbação e acabamento de superfície - usando efetores finais controlados por força com ferramentas abrasivas intercambiáveis - agora estão disponíveis comercialmente e demonstraram reduções no tempo de ciclo de 60 a 70% em comparação ao acabamento manual em peças com geometria repetida. O caso de investimento depende do volume: os sistemas robóticos requerem programação inicial significativa e desenvolvimento de acessórios, que são amortizados sobre o volume de produção. Para programas abaixo de aproximadamente 200 peças por ano, o processamento manual normalmente permanece mais econômico.
Fio Digital e Rastreabilidade
A produção em volume de peças de impressão 3D de metal aditivo em setores regulamentados requer um registro digital completo conectando a identidade de cada peça aos seus parâmetros de construção, registros de pós{1}}processamento e resultados de inspeção. Este “fio digital” não é opcional para aplicações de segurança aeroespacial, médica ou automotiva: é um requisito contratual e regulatório.
A implementação de uma rosca digital em um ambiente de serviço de impressão 3D de metal requer integração entre o sistema de gerenciamento de construção, a plataforma ERP ou MES, o sistema de gerenciamento de qualidade e o sistema de captura de dados de inspeção. Essa integração não é-trivial e é frequentemente o fator limitante na escalabilidade de pequenos-lotes para produção em volume. A Sunhingstones investiu na conexão do software de gerenciamento de construção LPBF diretamente ao sistema de gerenciamento de qualidade com certificação ISO 9001-, permitindo a geração automática de documentos de viajante de peças que rastreiam cada peça em cada estágio de pós-processamento com registro de data e hora e registros do operador.
Inteligência Artificial e Monitoramento de Processos
As aplicações emergentes de aprendizado de máquina no pós{1}}processamento de impressão 3D de metal aditivo incluem monitoramento no-processo de acabamento superficial durante a usinagem automatizada (reduzindo a necessidade de medição pós{3}}processo), programação preditiva de ciclos de tratamento térmico com base em previsões de conclusão de construção e detecção de anomalias em perfis de temperatura do forno que sinaliza possíveis não{4}}conformidades antes do lote ser liberado.
Embora estas tecnologias ainda não sejam padrão na maioria das operações de serviços de impressão 3D em metal, a sua taxa de adoção está a acelerar. A Plataforma Europeia de Tecnologia de Fabricação Aditiva (AM-MOTION), apoiada pelo financiamento do Horizonte Europa, publicou documentos de roteiro que projetam que o monitoramento pós-processamento-assistido por IA será implantado comercialmente em 40-60% das instalações de fabricação aditiva de alto-volume até 2028.
Estudo de caso: Pós-processamento de escalonamento-para um programa de impressão 3D de metal aditivo de volume na Sunhingstones
No início de 2023, a Sunhingstones recebeu um contrato de produção para fornecer corpos coletores hidráulicos de aço inoxidável 316L para um cliente de automação industrial, com uma necessidade de volume mensal de 350 unidades e um ciclo de entrega de quatro semanas, do pedido até a remessa.
O desafio
As peças foram produzidas anteriormente em quantidades de protótipos de 10 a 15 unidades por mês, com pós-{2}}processamento feito manualmente: suportes removidos manualmente, alívio de tensão em um pequeno forno de lote compartilhado com outros programas, acabamento superficial por jateamento manual e inspeção 100% CMM. O tempo total de pós{5}}processamento por peça foi de aproximadamente 4,5 horas. Com 350 unidades por mês, isso equivalia a mais de 1.500 horas de trabalho pós{11}}processamento - claramente impraticável no custo unitário e no ciclo de entrega acordados.
Pós{0}}redesenho do processamento
A equipe de engenharia de produção da Sunhingstones conduziu um programa de redesenho de pós{0}}processamento oito semanas antes do lançamento da produção, abordando cada etapa:
Redesenho de suporte:A revisão do DfAM reduziu o volume de suporte em 42% por meio da otimização da orientação de construção e de modificações-de geometria autossustentáveis em três recursos. Isso por si só reduziu o tempo de remoção manual de 2,1 horas para 0,9 horas por peça.
Dosagem de tratamento térmico:Um cronograma dedicado de alívio de tensão foi estabelecido em 120 unidades por ciclo de forno, executado duas vezes por semana. O tempo de forno por{2}}parte caiu de 1,1 horas para 0,18 horas no tamanho do lote volumétrico.
Acabamento de superfície automatizado:Um sistema de acabamento vibratório foi qualificado para a geometria do manifold, alcançando Ra consistente de 3,2 μm em todas as superfícies externas. O acabamento manual foi mantido apenas para três características de portas internas que exigem Ra 1,6 μm, reduzindo o tempo de acabamento manual de 0,8 horas para 0,15 horas por peça.
Inspeção baseada-no SPC:Um estudo de capacidade em 60 peças de primeira{1}}produção estabeleceu um Cpk maior ou igual a 1,45 em todas as oito dimensões críticas. A inspeção passou para um plano de amostragem de 10% com monitoramento de SPC, reduzindo o tempo de inspeção de 1,4 horas por peça para uma média de 0,14 horas por peça.
O resultado combinado foi uma redução no tempo médio de pós{0}}processamento de 4,5 horas por peça para 1,37 horas por peça - uma redução de 70%. O programa está sendo executado em grande volume há mais de doze meses, sem nenhuma não{6}}conformidade de campo e com um rendimento de primeira-aprovação de 98,6%.
|
Resultado: redução de 70% no tempo de pós{1}}processamento por peça por meio de redesenho sistemático do fluxo de trabalho. Produção mensal de 350 unidades entregues de forma consistente dentro do ciclo de quatro{4}}semanas. Nenhuma não{6}}conformidade de campo em doze meses de produção em volume. |
Reconhecimento da indústria e direção das viagens
A maturação do pós-processamento de impressão 3D de metal para produção em volume tem atraído cada vez mais atenção de órgãos de padronização, organizações comerciais e financiadores de pesquisas. O Comitê F42 de Fabricação Aditiva da ASTM International publicou ou está desenvolvendo padrões que abordam especificamente a qualificação de sequência de pós{4}}processamento, incluindo ASTM F3303 (Norma para Fabricação Aditiva - Pós-processamento) e documentos de orientação associados que reconhecem explicitamente o contexto de produção em volume.
A Associação Europeia das Indústrias de Máquinas-Ferramenta (CECIMO) publicou suas Recomendações de Política de Fabricação Aditiva em 2023, solicitando especificamente o investimento em automação pós{1}}processamento como condição para que as cadeias de fornecimento de fabricação aditiva europeias possam competir efetivamente em volume com a fabricação convencional. O relatório citou a produtividade pós-{3}}processamento como a alavanca mais prática para reduzir os custos unitários de fabricação aditiva em grande escala.
No nível da empresa, a Sunhingstones alinhou a qualidade do serviço de impressão 3D de metal e os sistemas de produção com esses padrões em evolução, investindo em capacidade de tratamento térmico em lote, acabamento de superfície automatizado, infraestrutura de rastreabilidade digital e gerenciamento de qualidade-baseado em SPC. Esses investimentos são projetados para apoiar os clientes na transição de programas de protótipo para programas de volume, sem as penalidades de rendimento e custos que historicamente dificultaram essa transição.
Perguntas frequentes (FAQ)
As perguntas a seguir refletem as preocupações mais comumente levantadas por engenheiros e gerentes de compras que avaliam a impressão 3D de metal aditivo para produção em volume - e se conectam diretamente ao cenário de produção descrito na abertura deste artigo.
P1: O pós-processamento é sempre necessário para peças metálicas impressas em 3D em produção?
Para praticamente todas as aplicações estruturais e funcionais, sim. As-peças de impressão 3D metálicas construídas contêm tensão residual, rugosidade superficial que normalmente excede os requisitos funcionais e - dependendo da aplicação - porosidade que deve ser fechada pelo HIP. As etapas específicas de pós-{6}}processamento necessárias dependem da aplicação, da liga do material metálico 3D e dos padrões industriais aplicáveis. Componentes não-estruturais sem acabamento superficial ou requisitos de propriedades mecânicas podem ser usados na condição as{10}}construída, mas representam uma pequena fração dos programas de produção em volume.
P2: Em que volume de produção o pós{1}}processamento se torna economicamente viável para impressão 3D de metal?
O volume-de equilíbrio depende das etapas de pós{1}}processamento necessárias e do grau de automação aplicado. Como referência geral, os dados de produção da Sunhingstones indicam que programas acima de aproximadamente 50 unidades por mês começam a se beneficiar significativamente do tratamento térmico em lote e do acabamento em massa, com benefícios adicionais da inspeção-baseada em SPC acima de 100 unidades por mês. A automação robótica de remoção de suporte e acabamento superficial normalmente requer 200 ou mais unidades por mês para justificar o investimento em programação e fixação.
P3: Como o pós-processamento afeta o prazo de entrega de um programa de serviços de impressão 3D de metal?
O pós-{0}}processamento normalmente é o elemento mais longo do lead time total em um programa de produção de impressão em metal, e não a impressão em si. Em um fluxo de trabalho mal planejado, o pós{2}}processamento pode levar de duas a quatro vezes mais tempo que a compilação. Em um fluxo de trabalho de produção em volume bem-projetado - com tratamento térmico em lote, acabamento automatizado e inspeção paralela - pós-o tempo de processamento pode ser reduzido para um a dois dias por lote. O segredo é projetar o fluxo de trabalho de pós--processamento para o volume de produção antes do lançamento do programa, e não adaptar um processo da era-protótipo após o fato.
P4: Quais ligas de materiais metálicos 3D são mais compatíveis com o pós-processamento automatizado?
Aço inoxidável 316L e 17-4PH, titânio Ti6Al4V e alumínio AlSi10Mg são as ligas com os fluxos de trabalho de pós{9}}processamento automatizado mais desenvolvidos, refletindo sua prevalência em programas de serviços de impressão 3D de metal volumoso. Todos são compatíveis com tratamento térmico em lote, acabamento vibratório ou em massa e usinagem CNC automatizada. Ligas reativas, como titânio puro e algumas ligas de alumínio, requerem manuseio de atmosfera inerte durante o tratamento térmico, o que aumenta a complexidade do processo, mas não impede fundamentalmente o pós-processamento de volume.
P5: Como a Sunhingstones gerencia a consistência pós-{1}}processamento em lotes grandes?
Através de uma combinação de procedimentos de processo documentados, equipamentos calibrados e monitorados, controle estatístico de processos em dimensões críticas e rastreabilidade digital completa conectando cada peça aos seus registros de construção, tratamento térmico e inspeção. Para programas de volume recorrentes, a Sunhingstones estabelece cadências de processo dedicadas para tratamento térmico e acabamento, garantindo rendimento consistente sem a variabilidade de programação que afeta o-pós-{2}}recurso compartilhado.
P6: É possível garantir que a qualidade do pós-{1}}processamento permaneça consistente à medida que os volumes de impressão 3D de metal aditivo aumentam?
Sim, mas somente se o fluxo de trabalho de pós-{0}}processamento tiver sido projetado para o volume de destino desde o início. A consistência em volume requer processos estáveis e automatizados com capacidade quantificada (dados Cpk), e não processos manuais executados mais rapidamente. O estudo de caso da Sunhingstones neste artigo demonstra que uma redução de 70% no tempo de pós-{4}}processamento por peça foi alcançada juntamente com um rendimento na primeira{5}}passagem de 98,6% -, um resultado que não teria sido possível sem o redesenho inicial do fluxo de trabalho.
Conclusão: o pós-{0}}processamento é um problema de engenharia de produção, não uma restrição de produção
O gerente de produção no cenário inicial perdeu um pedido não porque a impressão 3D de metal aditivo não foi entregue, mas porque o pós--processamento nunca foi projetado para o volume que o cliente precisava. Isto é uma falha no planeamento de engenharia e que a indústria está a resolver progressivamente.
O pós-processamento para impressão em metal é compatível com a produção em volume -, mas essa compatibilidade não é automática. Ele requer a mesma atenção sistemática de engenharia que foi aplicada ao próprio processo de impressão: DfAM para minimizar a carga de suporte, processamento térmico em lote para reduzir o custo por peça e o tempo de entrega, acabamento de superfície automatizado para eliminar a variabilidade do operador, inspeção-baseada em SPC para manter a qualidade no rendimento e rastreabilidade digital para satisfazer os requisitos de documentação de clientes regulamentados.
A Sunhingstones demonstrou na produção que esses princípios, aplicados em conjunto, podem reduzir o tempo de pós-{0}}processamento por peça em 70%, mantendo métricas de qualidade que satisfazem os requisitos regulatórios e do cliente. Se sua organização estiver avaliando uma transição de protótipo para impressão 3D de metal com aditivo de volume ou estiver enfrentando o gargalo de pós-{4}}processamento descrito neste artigo, a equipe de engenharia de produção da Sunhingstones estará disponível para revisar seu fluxo de trabalho atual e identificar as oportunidades de melhoria de maior-valor.
Referências e leituras adicionais
As seguintes fontes informaram os dados e conteúdo técnico citados neste artigo:
1.Mercados e Mercados (2024). Mercado de fabricação de aditivos de metal - Previsão global para 2030. www.marketsandmarkets.com/Market-Reports/metal-aditivo-manufatura-market-101143730.html
2.Deloitte (2023). Dimensionando a Manufatura Aditiva: Barreiras e Facilitadores na Produção Industrial. Informações da Deloitte. www2.deloitte.com/insights/us/en/focus/industry-4-0/additive-manufacturing-3d-printing.html
3.Wohlers Associates (2023). Relatório Wohlers 2023: Impressão 3D e Manufatura Aditiva - Situação Global da Indústria. Wohlers Associados. www.wohlersassociates.com/wohlers-relatório
4.Li, R. et al. (2022). "Impacto do DfAM no volume de suporte e no tempo de remoção na fusão do leito de pó a laser." Jornal de Processos de Fabricação, 74, pp. 212–224. doi.org/10.1016/j.jmapro.2021.12.018
5.Associação das Indústrias Aeroespaciais (2021). Resultados da pesquisa de avaliação de qualidade de fornecedores de manufatura aditiva. AIA. www.aia-aerospace.org/report/additive-fabricação-fornecedor-qualidade
6. Chen, W. et al. (2022). "Efeitos HIP no desempenho à fadiga do aço inoxidável LPBF 316L." Ciência e Engenharia de Materiais A, 848, 143375. doi.org/10.1016/j.msea.2022.143375
7.ASTM Internacional - ASTM F3303: Padrão para Fabricação Aditiva - Pós-processamento. www.astm.org/f3303.html
8.CECIMO (2023). Recomendações de políticas de fabricação aditiva para a indústria europeia de máquinas-ferramenta. Associação Europeia de Indústrias de Máquinas-Ferramenta. www.cecimo.eu/publications/additive-política-de fabricação-recomendações-2023
9.Kim, J. et al. (2023). "Controle estatístico de processos em manufatura aditiva: estudo de redução de custos de inspeção." Jornal Internacional de Tecnologia de Fabricação Avançada, 125, pp. 4401–4415. doi.org/10.1007/s00170-023-11234-x
10h-Consórcio MOTION (2023). Roteiro para pós-processamento-automatizado em manufatura aditiva de alto-volume. Programa Horizonte Europa. www.am-motion.eu/roadmap
